1,、街區概況
桐城市歷史悠久,，文風昌盛,，古為"七省通衙",，現有"中國文都"之美譽,，為改善老城區百姓生活環境,，結合"三街一巷"歷史文化街區保護與修繕工程并落實老城區黑臭治理中的雨污分流制改造,，自2016年以來開展了南大街、勝利街（含六尺巷兩府區域）的基礎設施更新提升工作,，為桐城市國家級歷史文化名城申報奠定基礎,。

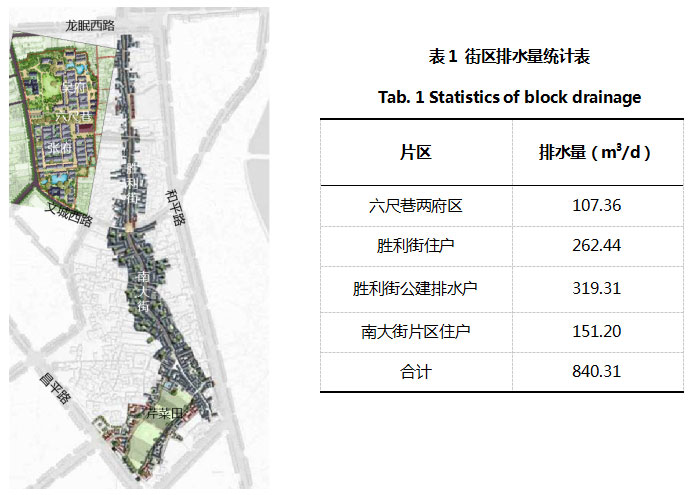

勝利街歷史文化街區面積15.06公頃，其中沿街核心保護面積4.19公頃,，包含六尺巷兩府修繕與恢復區,、勝利街核心保護區。南大街歷史文化街區面積27.90公頃，其中沿街核心保護范圍面積6.18公頃,，主要為南大街街道兩側及芹菜田周邊區域,。街區分布關系見圖1。
街區內原有系統為合流制溝渠,，街道下僅敷設有雨污水溝渠和供水管網,，其他電力、電信等管網均為架空敷設,，同時,，眾多住戶污水為自設戶內滲井模式，衛生條件差且?guī)砹宋廴镜叵滤娘L險,，亟待更新重構,。
以街道內現狀合流制溝渠服務區為污水系統服務范圍，以規劃建筑面積指標法和人口指標法雙指標以及現狀用水量統計綜合分析街區排水量,，統計如表1。
圖1 歷史街區總平面圖
2,、室外負壓排水系統適用性分析
2.1街區外部限制條件
街區外部四至道路上,，目前北側龍眠西路、東側和平路以及兩街區之間文城西路上城市排水管網均為雨污合流制截留式排水,，對下游地表水體帶來了較大污染,，同時大市政改造代價大，路由協調困難,，實施周期長,。可保障本街區的時序要求的外部條件中僅昌平路為新建分流制管網,，具備污水銜接條件,，故需要在街區內部更新中雨污分流，并將污水最終排入昌平路市政污水管網內,。
2.2街區內部限制條件
街區內部系統設置限制因素較多,，導致采用傳統收集系統無管網通道空間且對周邊建筑物帶來結構安全影響，主要包含如下幾部分：
①需要在2米左右狹窄寬度的街道上實現市政基礎設施系統全部入地,；
②需要實現雨污分流制系統建設,；
③需要滿足排水功能的同時實現主街道路面風貌修舊如舊；
④需要保障施工過程中不對兩側保留保護建筑物基礎帶來安全影響,；
⑤區域地下水位高,，需要避免管網系統內外滲漏風險。
⑥分為遠近期建設,，遠期街道內接入近期核心區的雨污合流制排水需要在接入點進行截污分流,。
⑦需要保障街道兩側居民在施工期間仍然可以生活和工作在街區內，做好永臨結合保障和過渡轉換。

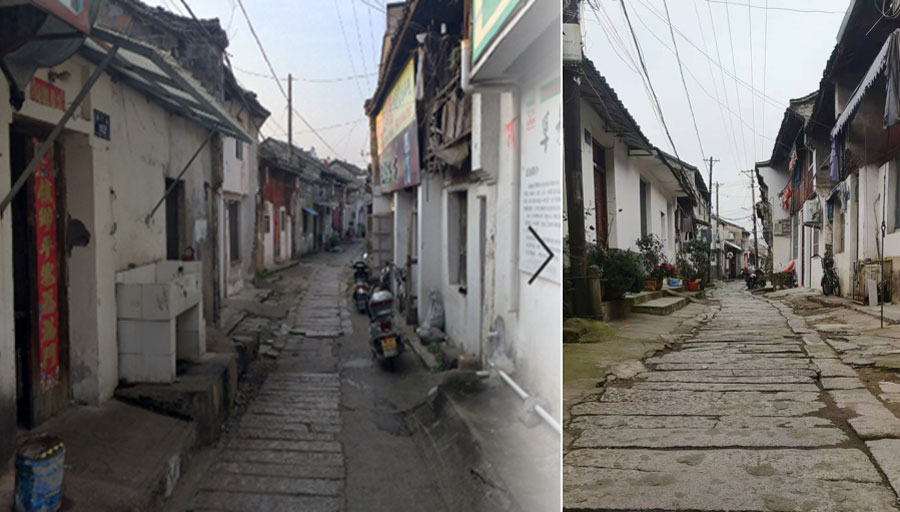

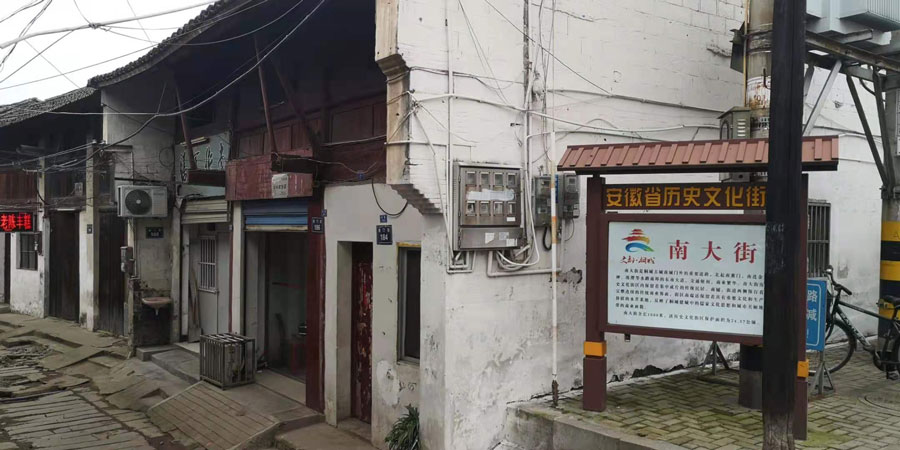

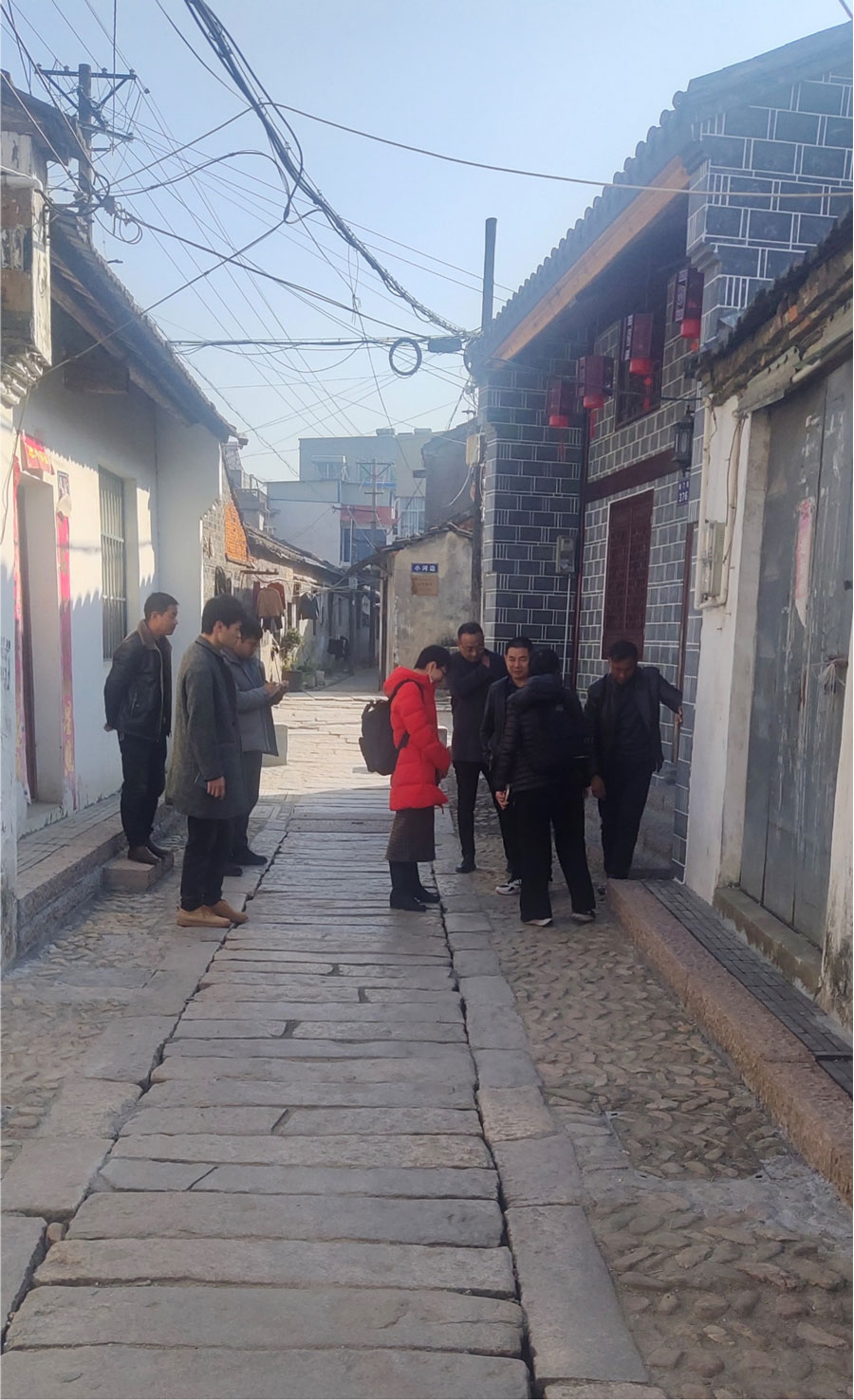

圖2 街區道路風貌
2.3室外負壓排水應用于本項目的多維度適用性
基于項目多方面限制因素,，污水收集系統需要優選管道占用空間小,、敷設埋深淺、施工周期短,、實施擾動小,、可與其他系統管線共溝敷設的方案，由此本項目經過對傳統重力流普通砌筑檢查井排水,、重力流排水塑料檢查井,、負壓排水等三個方案綜合比選分析，選定負壓排水系統作為項目的主要排水系統方式,。
從多個維度對負壓排水系統在本項目中的適用性進行分析,。
2.3.1場地適宜性
負壓排水系統相比傳統重力流排水系統具有系統靈活、管道尺寸小,、占用路由空間小,、可與供水等管網共溝敷設而無滲漏風險、埋深淺,、實施難度低,、施工速度快等優點，更適宜于本項目狹窄街區且兩側均為需要保留保護的建筑物的屬地特點情況,。

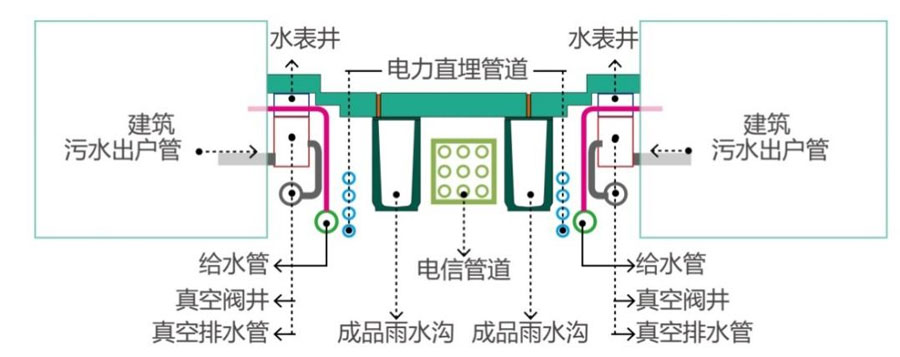

圖3 負壓管道在管線綜合中的位置
從項目末端排放出口以及整體地形地勢趨勢看,，總體從起端至末端市政銜接口，場地地形地勢坡度適宜,，可保障總體系統管道埋深淺,，不需要大幅度逆坡提升，且末端老城內文保要求保護和保留的芹菜田北側道路邊緣有適宜于建設負壓站的場地,，實現總體負壓站與最不利收集點服務半徑約1.2km,，在負壓系統的經濟服務半徑內。
2.3.2技術可行性
與傳統污水重力流系統進行技術可行性對比分析,，可知在該街道下,，負壓系統更具備技術實施可行性。首先,，在管線綜合中,，重力流系統無論是傳統的砌筑檢查井還是近年來應用的成品塑料檢查井，都存在需要與兩側住戶銜接帶來埋深大,，檢查井數量多,，且為避讓中部麻石條下設置眾多檢查井檢修困難而設置于麻石條兩側，大埋深近距離對現狀建筑物基礎安全隱患大等系列問題,。而負壓系統埋深小,、路由空間占地小,、負壓收集器檢修維護方便、對街區風貌影響小,、實施擾動小,。因此負壓排水系統在技術實施性上最高。
從具體負壓系統的選用上,，充分尊重了當?shù)匕傩盏纳盍晳T,，未進行室內衛生器具的負壓化改造，而是采用了室外負壓系統,，在戶外出戶管后設置負壓收集器進行系統轉換,。在系統關鍵節點負壓收集器設置上，無論是沿街住戶1-2戶的小型收集器,、街巷內6-8戶的集中收集器,，還是大型公建與化糞池結合的大型多組并聯收集器，以及針對部分街區內非核心保護區,，目前暫不更新,，但需要排入本次更新范圍內的管網內，現狀為合流制溝渠截污的節點的集水井與負壓收集器,，當前均有成熟的產品類型進行匹配和應用,，保障了系統多情景需求的適應性。依據街區內排水戶類別不同和現狀排水系統關系,，項目設置有四種類型的負壓收集器,。
同時,，負壓排水系統的應用歷史已經有一百年以上的時間,，歷經多代的設備更新發展，從國內外的應用案例運行來看,，無論是城市內還是農村地區,，均有其適用的空間和場所。經過一般化的培訓后,，以智慧化監測反饋手段輔助,，可穩定可靠的安全運行，國內已有穩定運行10年的案例印證該技術系統的穩定可靠性,。

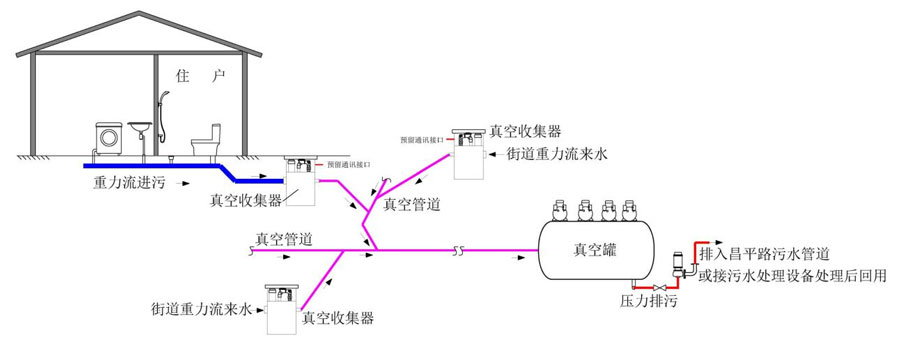

圖4 負壓排水系統流程

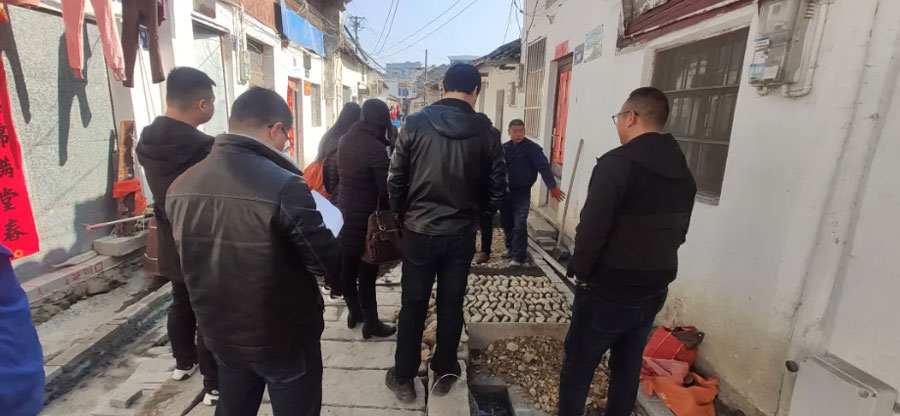

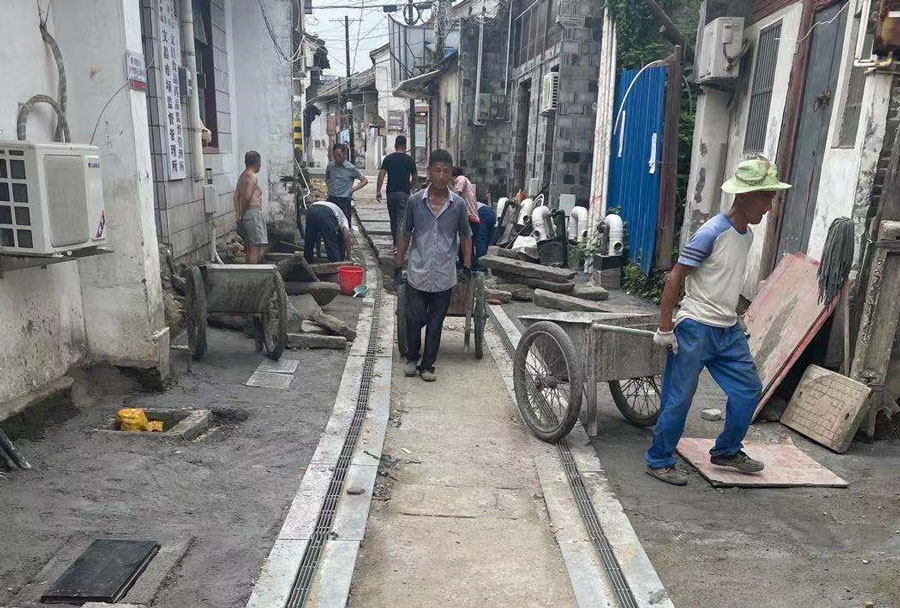

圖5 負壓排水系統建設中

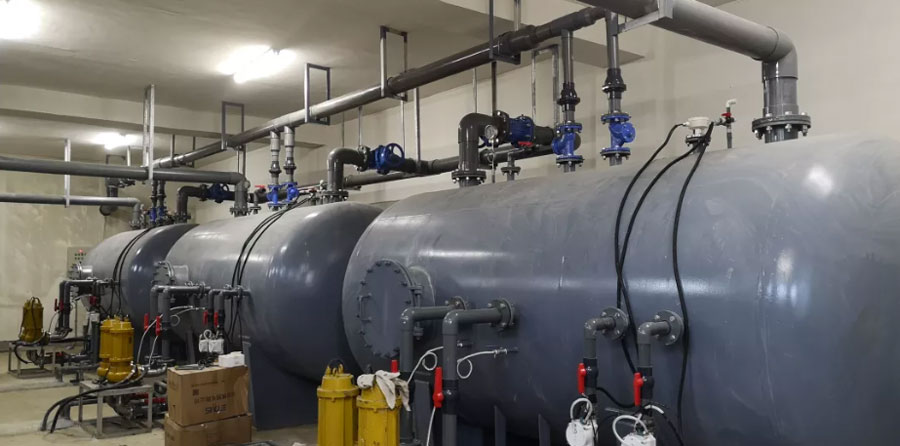

圖6 負壓排水系統一期建設后
